新聞中心

橡膠輸送帶傳送帶拉伸試驗(yàn)

文章來源：隆發(fā)網(wǎng)絡(luò)部 作者：隆發(fā)網(wǎng)絡(luò)宣傳一部

       橡膠輸送帶傳送帶拉伸試驗(yàn)情況如下 ：

        夾持器距離為1OOm m 時(shí) ，輸送帶試樣總長(zhǎng)度為200mm ，夾持長(zhǎng)度為50mm ，試樣斷裂前見圖4 。

        所畫垂線線段出現(xiàn)明顯傾斜情況， 表明橡膠輸送帶傳送帶各層帆布之間出現(xiàn)嚴(yán)重的受力不勻現(xiàn) 象 ， 從 而促使橡膠輸送帶全厚度強(qiáng)度出現(xiàn)了明顯下降 。

       橡膠輸送帶傳送帶夾持距離為400mm ，試樣總長(zhǎng)度為700mm ，夾持長(zhǎng)度150ram時(shí) ， 試樣斷裂前 ， 離右側(cè)夾持器距離50mm處所畫線段的情況見圖5 。

      垂線線段沒有出現(xiàn)偏斜 ，因而橡膠傳送帶各層帆布之間不存在受力不勻現(xiàn)象 。

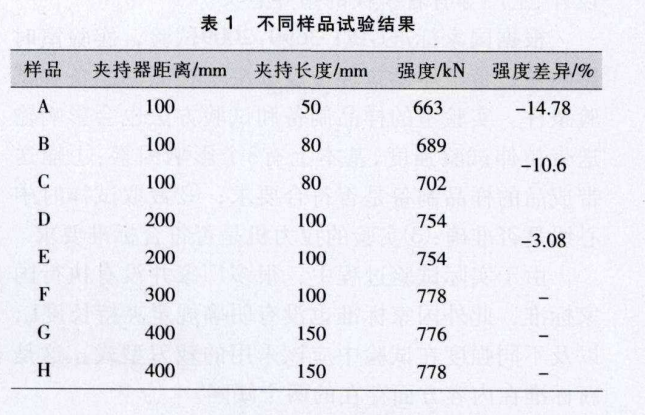

   不同的樣品 ，試驗(yàn)結(jié)果見表1，試樣斷裂后情況見圖6 。

   以?shī)A持距離為300～ 400mm的試驗(yàn)結(jié)果為標(biāo)準(zhǔn) ，橡膠輸送帶樣品A的強(qiáng)度測(cè)試值低 14．8％，樣品B 、C 的平均值低10．6％，強(qiáng)度差異出現(xiàn)了明顯下降 。

   從表1可見 ，橡膠輸送帶夾持器之間的距離越短 ，強(qiáng)度越低 ，夾持器距離在200mm以上 ，則強(qiáng)度數(shù)值變化不大 ，而夾持長(zhǎng)度越短 ，則強(qiáng)度也隨之下降。



    上述試驗(yàn)表明 ，橡膠輸送帶傳送帶夾持長(zhǎng)度 、夾持器距離 、樣品尺寸均不同 ，夾持器距離越近 ，夾持長(zhǎng)度越短 ，測(cè)試的強(qiáng)度越低 。



• 上一篇：橡膠運(yùn)輸帶試驗(yàn)
• 下一篇：橡膠皮帶輸送帶帆布

相關(guān)閱讀

• 2017-03-24|橡膠輸送帶傳送帶跑偏解決方法
